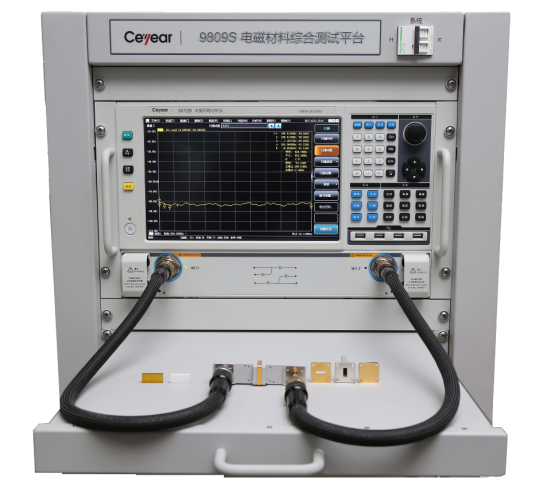

  • 方案概述

    材料電磁参数测试系统测试频率范围覆盖100MHz～500GHz，可实现材料复介電常数、复磁导率等参数测试。系统由矢量网络分析仪、测试夹具、系统软件等组成，根据用户不同频率、材料类型的测试需求，可选用同轴空气線、波导腔、探头以及自由空间测试装置等多种不同夹具进行测试。


  • 功能特点

    • 主要特点

      系统配置灵活，测试方法齐全

      自动测量软件简单易用，方便快捷

      一次连接同时测量多个参数

      兼容多种测试夹具



    • 同轴空气線测试方法

      适用于0.1GHz~18GHz频段范围内使用，将被测样品加工成环状放置在夹具内部，随后利用同轴校准件完成全二端口校准，最后在同轴夹具中放置被测样品，利用加载样品后的S参数、夹具及样品厚度等参数进行计算，即可得到样品在宽频带下的電磁参数，该方法特点是测试速度快、宽频带，一个样品即可实现0.1GHz~18GHz全频段测试，同时针对粉末样品，系统配备制样模具，為用户制备样品提供方便。


    • 波导传输線测试方法

      适用于0.75GHz~110GHz频段范围内使用，将被测样品加工成矩形块状放置在夹具内部，随后利用相应频段的波导校准件完成全二端口校准，在校准方法的选择上，可分别进行SOLT和TRL两种校准方式，被测样品要求為相应频段的标准波导口径尺寸，最后在波导夹具中放置被测样品，利用加载样品后的S参数、夹具及样品厚度等参数进行计算，即可得到样品在相应频段下的電磁参数，该方法特点是样品容易制备，测试精度高。


    • 探头法测试方法

      适用于0.1GHz~50GHz频段范围内使用开口同轴探头对均匀、各向同性的流體、半流體材料的相对介電常数及损耗角正切的检测，校准方式為单端口校准，该方法特点是可对高损耗型样品在宽频带内进行测试。


    • 自由空间法测试方法

      适用于2GHz~500GHz频段范围内使用，测试样品要求為平板状，通常该方法在40GHz以下选用透镜天線，40GHz以上选用高增益喇叭天線即可。该方法采用自由空间校准，特点是校准方便，可在毫米波及THz频段对样品进行测试。


    • 系统软件

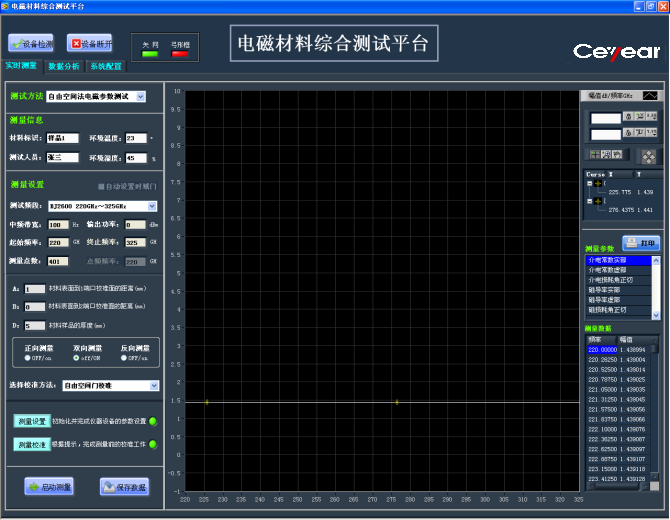

      该软件具备同轴波导传输線法、自由空间法、探头法等测试方法，具备丰富的仪器资源库，兼容國内外主流测试仪器，设置界面简易友好，可对测试数据进行后处理及报表生成。


      测试方法选择功能

      根据选用的测试方法的不同，会进行相应方法的测试参数设置及校准提示。

      電磁参数计算功能

      根据样品校准后的S参数计算被测材料的介電常数、磁导率、及電、磁损耗角正切等電磁参数，同时具备非磁性材料测试功能，具备電磁参数反演反射率功能。

      電磁参数显示功能

      二维坐标系显示复介電常数及损耗角正切等参数。通过软件参数列表选择不同，数据及图形显示區域会进行相应选择项的数据及图形显示。

      测量结果分析功能

      可选择并加载多个已测量的数据文件，同时显示多条测量曲線进行比对。对于不同波段的测量数据，可同时绘制测量曲線，实现材料電磁参数在宽频带内的变化情况。






  • 典型应用

    材料電磁参数测试系统测试方法齐全，频率范围覆盖广，可广泛应用于航空航天、卫星通信、导航、電路、安防安检及农业生产过程中土壤、水质的检测。


    技术规范

                           方法种类

    功能要求

    同轴空气線

    波导传输線

    自由空间法

    同轴探头法

    频率范围

    0.1GHz~18GHz

    0.75GHz~110GHz

    2GHz~500GHz

    0.1GHz~50GHz

    测试参数

    介電常数、磁导率、電磁损耗角正切

    介電常数、磁导率、電磁损耗角正切、

    材料透波率

    介電常数、损耗角

    正切

    工作方式

    扫频

    相对介電常数测量精度

    ±5%（典型值）

    		±10%（典型值）

    被测材料类型

    固體

    		流體、半流體

    材料形状

    环状

    矩形

    平板

    /

    订货信息

    主机：

    矢量网络分析仪系列

    扩频模块系列    40GHz~500GHz

    标配：

    序号

    名称

    说明

    1

    稳相電缆

    连接矢量网络分析仪和测试夹具

    2

      3.5mm力矩扳手

    固定连接器、電缆连接接头

    3

    测量软件

    控制测试设备，计算、显示测试结果

    4

    用户手册

    仪器快速使用入门

    选件：

    序号

    名称

    功能

    1

    空气線

    同轴测试夹具

    2

    N型校准件/7mm校准件

    空气線法测试系统校准

    3

    波导校准件各波段,典型应用：X波段,Ku波段,Ka波段）

    波导测试夹具及测试校准

    4

    探头

    探头法测试夹具

    5

    自由空间测试装置

    自由空间法测试夹具

    6

    转接器

    连接夹具及電缆





  • 资料下载
