• 方案概述

    材料高温环境電磁参数测试系统测试频率范围可达1GHz～500GHz，最高测试温度达1200℃，可实现高温环境下材料复介電常数、复磁导率、反射率等参数测试。系统由矢量网络分析仪、加热设备、高温测试夹具、系统软件等组成，根据用户不同频率、材料类型测试需求，可选用波导传输線、谐振腔、弓形框三种不同测试夹具进行测试


  • 功能特点

    • 主要特点

      升温速度快

      控温精度高

      测试精度高

      操作方便、安全




    • 高温波导传输線测试方法

      该方法适用于2.6GHz~40GHz频段范围内使用，将被测件加工成矩形块状放置在夹具内部，随后利用校准件按系统提示完成双端口校准，最后加载待测试样品的夹具进行安装定位，通过软件设定可满足不同温度下材料電磁参数的获取。


    • 高温谐振腔测试方法

      高温谐振腔法适用于30GHz以下频段范围内使用，被测件需加工成矩形条或圆柱状放置在夹具内部，加热至设定温度后，利用矢网测试高温状态下加载待测试样品的腔體数据及空腔数据，准确快速计算出样品高温下的介電常数和损耗，通过测试夹具优化设计，使系统具备测试速度快、准确度高等特点。


    • 传输法加热设备

      1)        该加热装置适用于2.6GHz~40GHz频段范围内使用波导高温传输線法对矩形块状材料的加热；

      2)        可加热非易燃易爆的任何材料，通用性强；

      3)        工作温度范围為室温～1500℃，控温稳定度：±2℃；

      4)        特制模块化加热腔體，对物件无污染，外部测试装置及人员不受高温影响，加热均匀，被加热样品一致性、重现性好；

      5)        可轻松实现快速或超快速升温1000℃/15min；

      6)        独家采用防止微波泄漏的四级连锁保护和屏蔽措施，安全可靠。

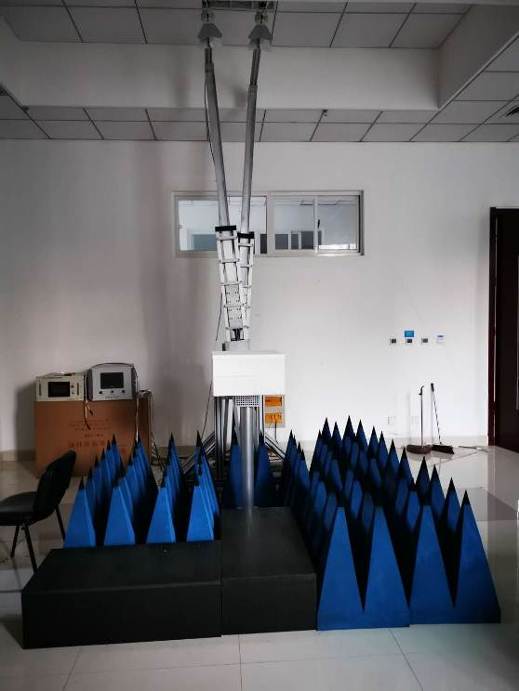

    • 弓形框高温反射率测试方法

      该方法适用于1GHz~500GHz频段范围内使用，被测件為平板状，加热平台具备透波罩保温功能，通过软件设定可满足不同温度下材料反射率的获取。


    • 反射法加热设备

      1)        功率4kW

      2)        工作温度RT~1000℃

      3)        温度均匀性+/- 20℃


    • 系统软件

      材料高温环境電磁参数测试系统软件具备波导传输線法、谐振腔法、弓形框法测试功能，通过上位机对温控设备遠程控制功能，可实现被测样品在不同温度下的電磁参数测试。

      测试方法选择功能:

      根据选用的测试方法的不同，会进行相应方法的测试参数设置及校准提示。

      電磁参数计算功能:

      根据校准后的S参数计算被测材料的介電常数、磁导率、及電、磁损耗角正切等電磁参数，同时具备非磁性材料测试功能，具备電磁参数反演反射率功能。

      電磁参数显示功能:

      表格显示介電常数及损耗角正切等参数。

      测量结果保存功能:

      将测试结果保存為文本格式。





  • 典型应用

    材料高温环境電磁参数测试系统测试精度高、测试频带宽，可广泛运用于航空和航天设备高温环境条件下高损耗吸波材料及低损耗透波材料電磁特性测试评估。

    技术规范

                    方法种类

    功能要求

    波导传输線

    弓形框法

    谐振腔法

    频率范围

    2.6GHz~40GHz

    1GHz~500GHz

    5GHz~30GHz

    测试温度

    常温-1200℃

    常温-1000℃

    常温-1000℃

    测试参数

    介電常数、磁导率、電损耗角正切

    反射率

    介電常数、损耗角正切

    工作方式

    扫频

    扫频

    点频

    介電测量精度

    ±5%（典型值）

    /

    ±3%（典型值）

    被测材料类型

    固體

    固體

    固體

    材料形状

    矩形块

    平板

    矩形条



    订货信息

    主机：

    矢量网络分析仪系列

    标配


    序号

    名称

    说明

    1

    矢网校准测试電缆

    连接矢量网络分析仪和测试夹具

    2

    3.5mm力矩扳手

    固定连接器、電缆连接接头

    3

    测量软件

    控制测试设备，计算、显示测试结果

    4

    用户手册

    仪器快速使用入门

    选件

    序号

    名称

    功能

    1

    高温波导传输線，典型应用：X波段，Ku波段，Ka波段）

    波导法高温测试及谐振腔法高温信号传输装置

    2

    高温谐振腔，典型应用：X波段，Ku波段，Ka波段）

    谐振腔法测试夹具

    3

    高温波导校准件各波段，典型应用：X波段，Ku波段，Ka波段）

    高温波导测试夹具及测试校准

    4

    波导法及谐振腔法高温加热装置

    波导法及谐振腔法测试温控设备

    5

    弓形框

    弓形框法测试设备

    6

    反射法高温加热装置

    弓形框法测试温控设备

    7

    转接器

    连接夹具及電缆

    8

    各频段天線

    反射率测试夹具

    9

    测试電缆

    连接矢网与天線或高温波导
