Program overview
Ceyear 387XX series Power Amplifier is a broadband solid state amplifier and incorporates the patented spatial power combination technologies.. It is designed to have features of broad bandwidth, high gain, high power, wide dynamic range, low spurious signals and extremely load tolerant. These features enable the amplifier to be used as a caple test instrument covering multiple frequency bands. It is suitable for applications such as high power IC test, antenna testing, laboratory use, and electromagnetic compatibility /electromagnetic interference test, as well as narrower band applications like communications field etc.
-
-
Features
.jpg)
-
Main Features
Open loop/Internal stability can be switched:
Gain and output power are variable in open loop state, and the output power can be fixed in internal stable amplitude state.
Adjustable gain/output power:
In open-loop state, gain and output power can be adjusted by gain knob, and the stepping accuracy reach 0.1dB.
Local/remote control switch:
Through GPIB or LAN connection, the amplifier parameters and functions can be set remotely.
Output/reflected power display:
Equipped with LCD screen which can display output power, reflection power, and internal temperature and operating frequency etc.
-
Main Performance
Output power display accuracy can reach ±0.3dB.
Dynamic range of output power adjustment can reach 20dB ~ 40dB.
Output power stability can be reach ±0.3dB at constant temperature.
Output power flatness can be reach ±0.3dB at steady state.
-
Multiple Protection
Input power: 1mW - 1W (depending on the model).
Real-time monitoring of internal temperature: High temperature alarm and automatic protection.
Real-time monitoring of reflected power: Mismatch alarm and automatic protection.
Real-time monitoring of fan working status: Fan working alarm and automatic protection.
-
Specification
No.
Model
Freq.（GHz）
Gain
(dB )
Output power
(dBm )
RF input port
RF output port
1
3871AD
10kHz～250MHz
46
50
N（f）
N（f）
2
3871AE
46
52
N（f）
N（f）
3
3871AC-1000
60
60
N（f）
L29（f）
4
3871AC-2000
63
63
N（f）
L29（f）
5*
3871AC-3500
10kHz～100MHz
66
65.5
N（f）
L29（f）
6
3871AH
80MHz～1GHz
50
50
N（f）
N（f）
7
3871AK
53
52
N（f）
N（f）
8
3871AK-1000
60
60
N（f）
L29（f）
9*
3871AK-2000
63
63
N（f）
L29（f）
10
3871AA-2000
1～2
63
63
N（f）
L29（f）
11
3871AP-2000
2～4
63
63
N（f）
24JS2000
12
3871AA
1～2.5
50
50
N（f）
N（f）
13*
3871AP-200
1~1.25
53
53
N（f）
N（f）
14
3871AB
1～6
45
45
N（f）
N（f）
15
3871AB-020
0.5～6
43
43
N（f）
N（f）
16
3871AB-040
0.5～6
46
46
N（f）
N（f）
17
3871AS
0.5～6
47
47
N（f）
N（f）
18
3871AS-060
0.5～6
48
48
N（f）
N（f）
19
3871AS-080
0.5～6
49
49
N（f）
N（f）
20
3871AT
0.5～6
50
50
N（f）
N（f）
21
3871AT-150
0.5～6
52
52
N（f）
N（f）
22
3871AU
0.5～6
53
53
N（f）
N（f）
23
3871AU-250
0.5～6
54
54
N（f）
N（f）
24*
3871AQ-200
2~8
53
53
N（f）
N（f）
25
3871DA
6～18
43
43
N（f）
N（f）
26
3871DA-040
6～18
46
46
N（f）
N（f）
27
3871DB
6～18
47
47
N（f）
N（f）
28
3871DB-060
6～18
48
48
N（f）
N（f）
29
3871DB-080
6～18
49
49
N（f）
N（f）
30
3871DC
6～18
50
50
N（f）
N（f）
31
3871DC-150
6～18
51
52
N（f）
N（f）
32*
3871DC-200
6～18
53
53
N（f）
WRD500D36
33
3871DH
2～18
43
43
N（f）
N（f）
34
3871DH-005
2～18
37
37
N（f）
N（f）
35
3871DH-010
2～18
40
40
N（f）
N（f）
36
3871DK
2～18
46
46
N（f）
N（f）
37
3871DK-080
2～18
48
49
N（f）
N（f）
38
3871DE
2～18
49
50
N（f）
N（f）
39
3871EA
18～26.5
40
40
3.5mm(m)
WR42
40
3871EB
18～26.5
43
43
3.5mm(m)
WR42
41*
3871EB-050
18～26.5
47
47
3.5mm(m)
WR42
42
3871EB-060
18～26.5
48
48
3.5mm(m)
WR42
43
3871EB-080
18～26.5
49
49
3.5mm(m)
WR42
44
3871EC
18～26.5
50
50
3.5mm(m)
WR42
45
3871EC-120
18～26.5
51
51
3.5mm(m)
WR42
46
3871EC-150
18～26.5
51
52
3.5mm(m)
WR42
47
3871FA
26～32
38
38
2.4mm(m)
2.4mm(m)
48
3871FB
32～40
38
38
2.4mm(m)
2.4mm(m)
49
3871FE
26～40
40
40
2.4mm(m)
2.4mm(m)
50
3871FE-020
26～40
43
43
2.4mm(m)
2.4mm(m)
51
3871FF
26～40
46
46
2.4mm(m)
WR28
52*
3871FF-050
26～40
47
47
2.4mm(m)
WR28
53
3871FF-060
26～40
48
48
2.4mm(m)
WR28
54
3871FG-080
26～40
48
49
2.4mm(m)
WR28
55
3871FG
26～40
49
50
2.4mm(m)
WR28
56
3871FG-150
26～40
51
52
2.4mm(m)
WR28
57
3871FP
18～40
43
43
2.4mm(m)
24JS18000
58
3871FP-005
18～40
37
37
2.4mm(m)
24JS18000
59
3871FP-010
18～40
40
40
2.4mm(m)
24JS18000
60
3871FQ
18～40
47
47
2.4mm(m)
24JS18000
61
3871FQ-060
18～40
48
48
2.4mm(m)
24JS18000
62
3871FH
18～40
49
49
2.4mm(m)
24JS18000
63
3871FR
18～40
50
50
2.4mm(m)
24JS18000
64
3871HA
40～47
30
37
2.4mm(m)
2.4mm(m)
65
3871KA
45～60
25
25
1.85mm(m)
1.85mm(m)
66
3871LA
40～60
30
33
1.85mm(m)
1.85mm(m)
67
3871LA-005
40～60
37
37
1.85mm(m)
1.85mm(m)
68
3871DE-1001
30MHz～18GHz
50dBm(@30MHz-1GHz)；47dBm(@1GHz-6GHz);
43dBm(@6GHz-18GHz)
N（f）
N（f）
-
-
Typical Application

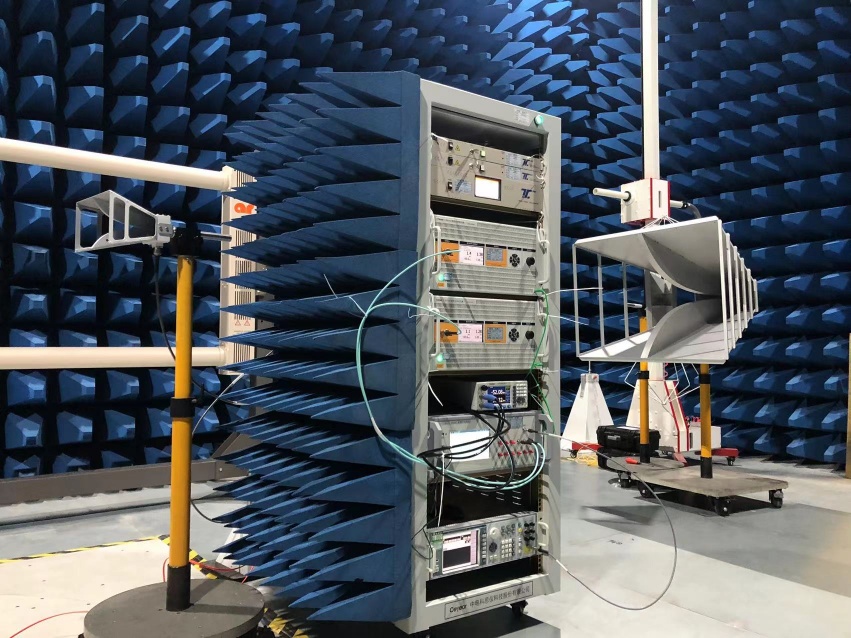

As the important equipment in the high-power testing field, the amplifiers have been widely used in the high-power components characteristics test, electromagnetic compatibility test, 5G communication test, highly sensitive equipment transceiver test, communication and radar countermeasure simulation etc.
-
-
