• 方案概述

    微波毫米波RCS测试系统主要应用于飞机、舰船等隐身性能测试与评估领域，具有RCS精确测试与评估、目标體强散射分布成像与诊断、目标局部散射特性成像分析、隐身涂层修复效果评估等功能。系统以矢量网络分析仪或专用测试设备為核心仪器，通过外配天線、校准件、运动装置等设备，可满足1GHz～40GHz频段散射特性测试需要，选配扩频设备后，可实现到750GHz毫米波太赫兹频段的覆盖。系统具有自动化程度高、配置灵活、测量速度快、精度高、参数种类齐全等特点。在该系统平台基础上，中電科思仪科技股份有限公司还可提供近/遠场测试方法、暗室/室外场测试方案选型及场地环境设计建设，扫描架/转台及测试仪器设备对比选型，以及全系统集成设计与施工等服務，全面满足用户需求。

  • 功能特点

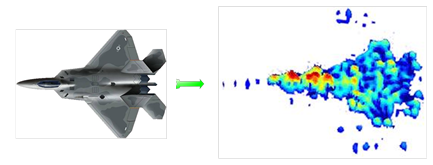

    • 一维、二维、三维RCS成像功能

      系统具备一维、二维、三维RCS成像能力，满足用户对各种复杂目标體散射点分布情况进行分析诊断的测试需要。


    • 局部散射特性快速成像功能

      系统采用天線阵列電扫控制技术、近场多维空间散射成像与干扰滤波处理技术，实现了非标准外场环境下的快速成像，成像分辨率达厘米级。

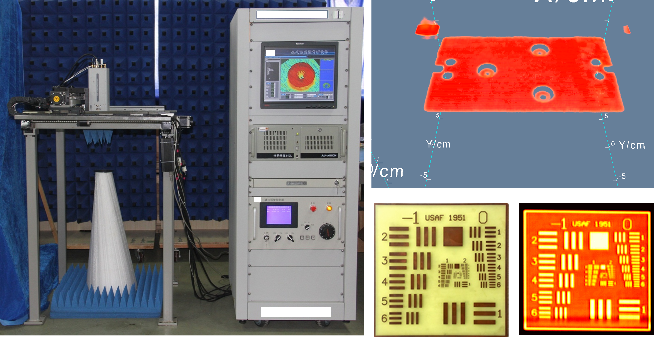

    • 毫米波太赫兹高分辨率成像功能

      系统利用毫米波太赫兹频率高、带宽大的特点，采用線性调频或矢网步进频工作體制，配合运动扫描装置和天線阵列，快速获取待测目标表面和内部结构信息，实现高分辨率三维层析成像，可广泛用于复合材料检测、内部缺陷判断、生产線检测等无损检测领域。

    • 近场测试外推遠场RCS技术

      系统具备近场测试外推遠场RCS能力，可在用户已有场地条件下实现更大尺寸目标、更高工作频段散射特性测试，為场地受限用户提供测试解决方案。

    • 多域测量功能

      系统除提供基本的频率扫描测量外，还可利用时频域转换技术，实现测试结果的时域显示，便于目标散射特性一维分布规律的查看；系统支持角域测量模式，可在点频状态下，测试目标不同角度的散射数据，便于进行目标不同方位散射特性的测试与评估。

    • RCS测量校准功能

      系统软件提供了丰富的RCS校准算法，可有效消除系统误差与隔离误差对测量结果的影响，提高测量精度；系统校准软件支持金属球、金属平板、金属圆柱、三面角反射器、两面角反射器等多种常用校准件，提高用户选择的灵活性。

    • 硬件时域门功能

      系统可选配硬件时域门控装置，结合专用脉冲测量控制软件，可实现脉冲调制信号的发生与测量。实现干扰信号与目标回波的硬件时域分离，大大提高RCS测量精度。

    • 独立的外部中频输入接口

      系统主机提供专门的外部中频信号接入硬件接口与软件控制菜单，可直接接收并处理中频信号，系统可根据用户需要灵活配置外混频方案，提高系统的通用性与使用灵活性。

  • 典型应用

    微波毫米波RCS测试系统具有散射截面测量功能、散射成像功能，拥有丰富的硬件接口与灵活通用的软件平台，可為多种应用场合下的散射截面测试与成像系统搭建提供基础型通用化平台，通过不同的系统组合可满足微波暗室、标准外场、室内紧缩场、试验外场等多种场景下的散射特性测试需求。

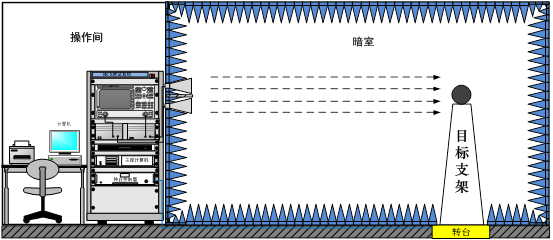

    遠场RCS测试应用


    近场RCS测试应用


    紧缩场RCS测试应用


    室外整机或局部目标RCS测试应用
