• 方案概述

    系统可对知识点直观演示教學，能完成天線测试系统验证与参数计算实验；能完成微带天線、单极子天線和对称振子天線的设计与制作实验；能完成1GHz~6GHz频段内常用小型化天線的特性阻抗、端口驻波比、工作频带、方向图、增益、极化特性等参数的测试教學实验。本系统搭建起高校電子与信息工程类专业天線类课程教學和天線测试工程之间的桥梁，帮助學生在學习、理解天線相关基础知识的同时，认识各种类型的天線、天線测试设备及测试系统，了解天線测试原理，掌握天線参数测试方法，為高校電子与信息工程专业方向实施卓越工程师教育培养计划、培养创新型天線工程技术人才提供实践支撑。


  • 功能特点

    • 功能特点

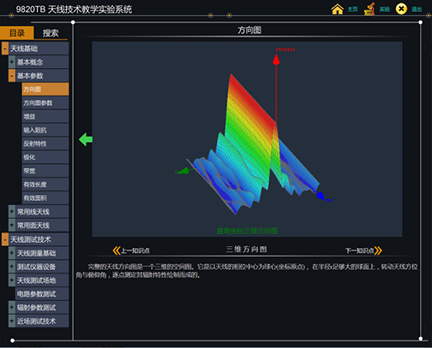

      • 教學内容图文并茂，对天線测试的重点难点知识采用动图演示，让抽象的知识“可视化”，生动直观，易于理解；

      • 设置微带天線、对称振子天線和单极子天線的设计与制作环节，激发學生學习兴趣，提升學生实践操作能力；

      • 频率范围1GHz~6GHz，覆盖5G射频通信频段，贴近工程应用；

      • 配置17吋超大触屏，悬浮键盘，实验交互及用户體验好；

      • 可生成電子版实验报告并通过无線传输，可实现无纸化在線评阅、节能减排；

      • 配置VGA接口和DP接口（含DP-HDMI转接器），支持双屏显示，便于投影；

      • 发射信号辐射功率符合電磁辐射安全标准要求；

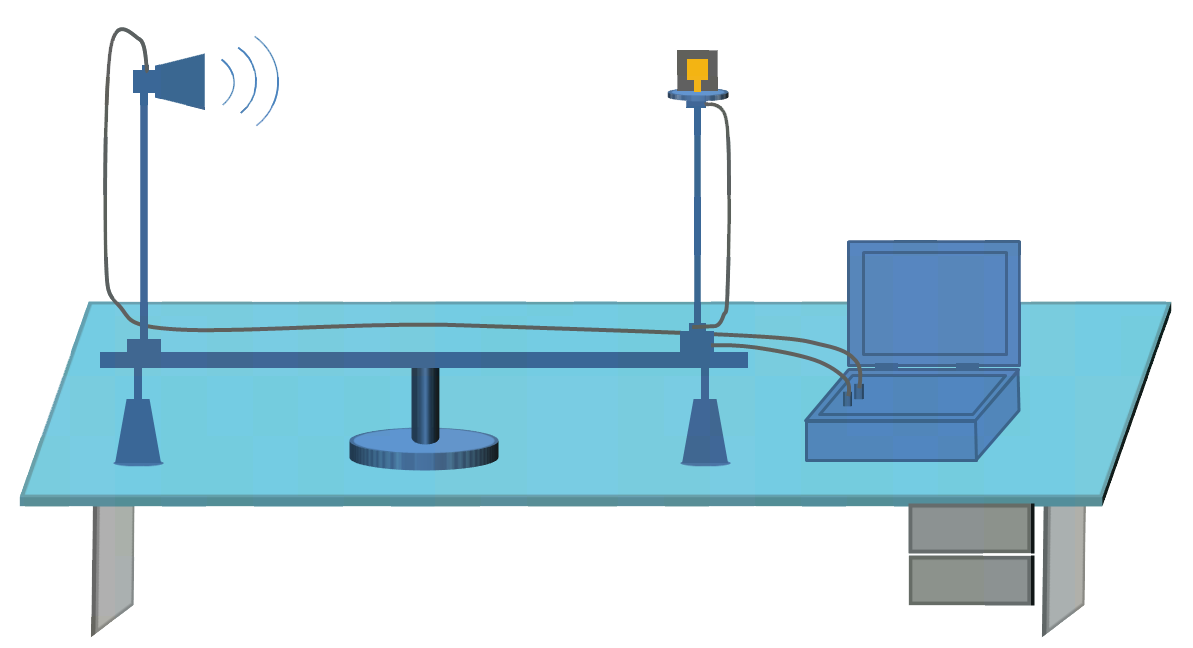

      • 采用一體化教學实验平台，占用空间小，连接可靠，操作简单；

      • 除点频模式外，支持扫频测量方式，大幅提升实验效率；

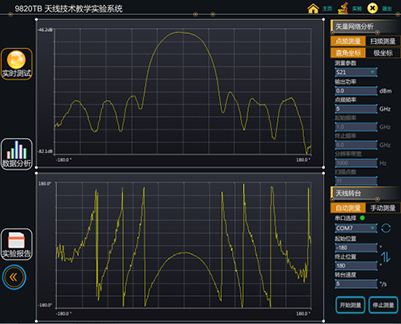

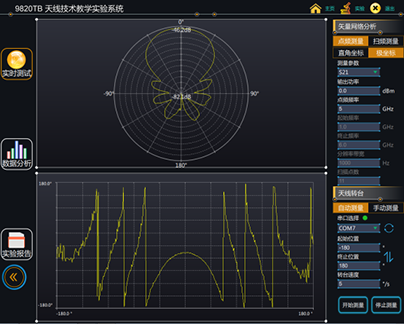

      • 支持直角坐标和极坐标两种方式，便于进行方向图参数的分析；

      • 提供转台的手动和自动选项，优化配置灵活性；

      • 根据转台当前角度位置情况，通过互换起止位置调整转台顺/逆时针转动方向，减少转台空转，提升实验效率；

      • 内置30MHz~6GHz信号源、频谱分析和矢量网络分析功能模块（选项），便于应用扩展。

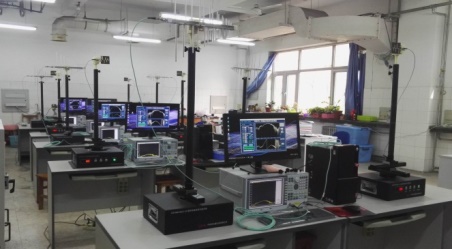

  • 典型应用
