• 方案概述

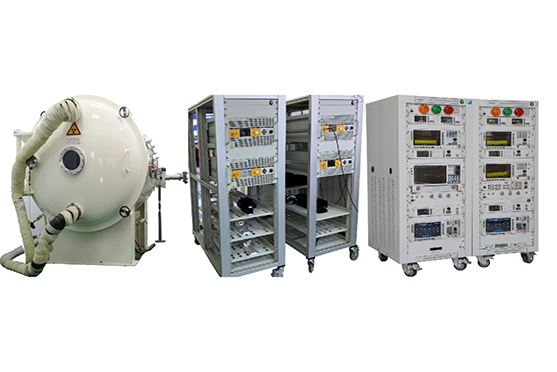

    微放電效应的产生是一种非線性过程，信号在发生微放電的器部件上传输时，会造成信号的非線性变化，从而导致传输、反射信号幅相参数、噪声参数、频谱参数及S参数等发生变化，微放電效应检测即据此实时监测各项信号参数的变化情况。宇航级大功率微放電效应检测系统主要由专用测试子系统、大功率固态功放、热真空环模子系统、自由電子放射源、大功率传输链路、系统主控及软件等六大部分组成。根据微放電效应检测原理，依照监测参数类型的不同，系统微放電效应检测方法涵盖调零检测法，前向/后向功率检测法，输出频谱检测法，二次或三次谐波检测法，S参数变化量检测法等，其中调零检测法具有较高检测灵敏度，便于实现弱放電检测。系统在测试过程中可记录各项功率及频谱等参数，根据各项参数的变化情况综合判断微放電是否发生，当微放電发生时，能够有效关断大功率信号源及供電電源，以免对检测系统本身造成损坏，最终可稳定、有效的对产品的微放電效应进行检测。

  • 功能特点

    • 功能特点

      实现单载波、多载波无源器部件与有源宇航级高功率微波、毫米波器部件/组件的全覆盖

      实现大功率连续波、顶底功率可调的脉冲调制激励输出以及双路微波信号自动调零

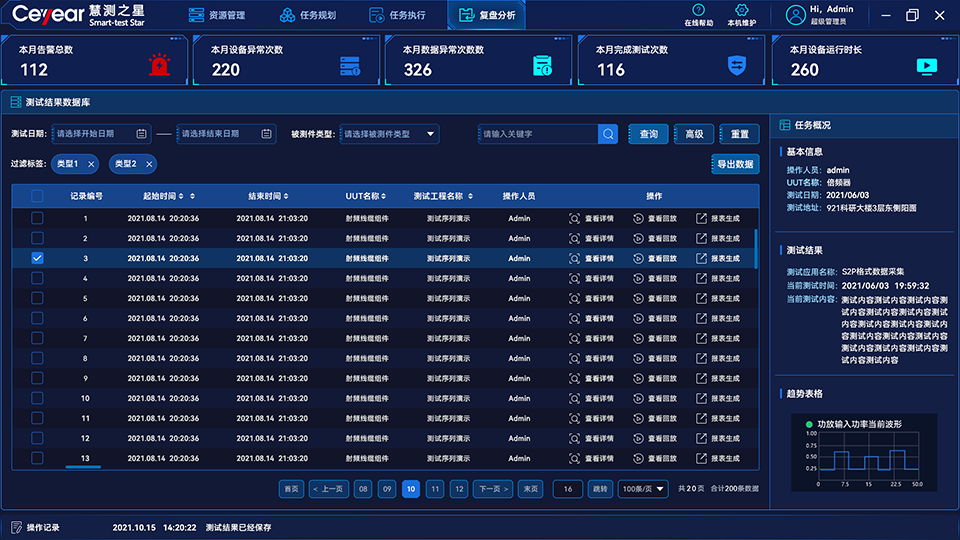

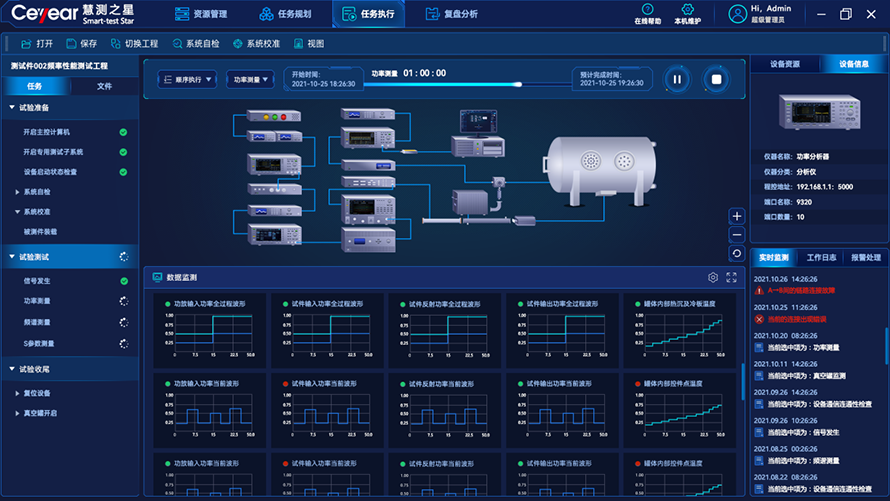

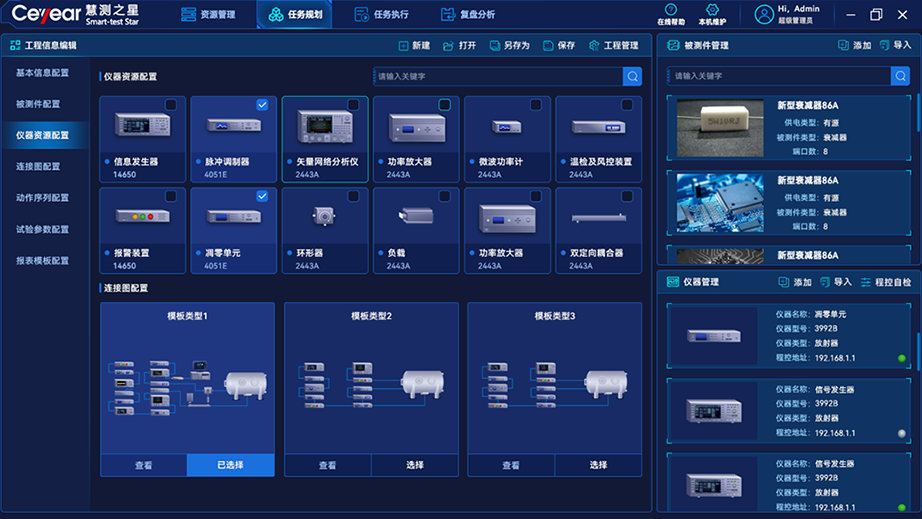

      实现试验测试过程动态图形化引导操作、多类型参数并行监测、数据处理及曲線显示、智能化异常告警；实现100MHz-60GHz全频段覆盖，同时可兼顾热真空、耐功率、低气压放電、功率線性度与无源互调检测


  • 典型应用


    1）试验开展前，先使用矢量网络分析仪对大功率传输链路相关参数进行校准

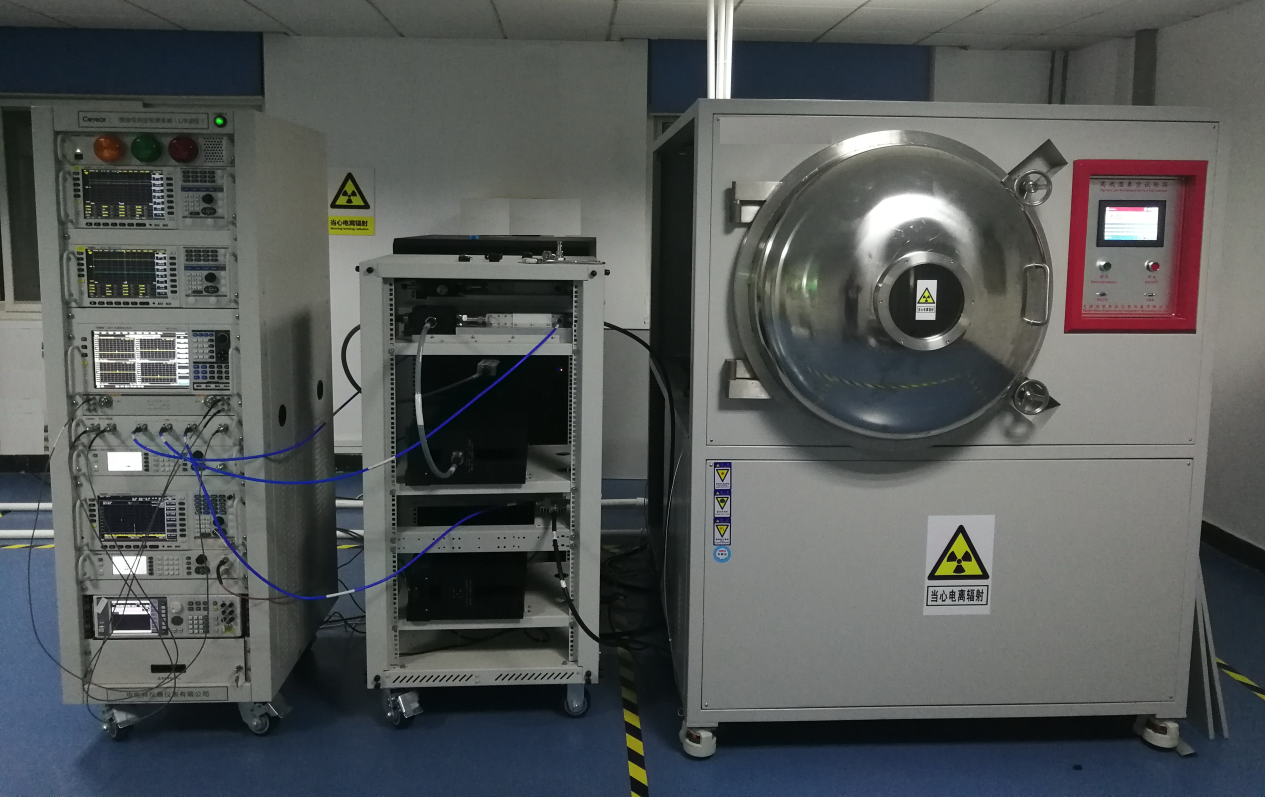

    2）热真空环模系统為星载大功率同轴开关提供模拟的试验环境，自由電子采用137Cs辐射源

    3）L/S波段大功率激励源為星载同轴开关提供150W CW+600W PM信号

    4）使用功率分析仪对输入/反射/输出连续波、脉冲功率进行监测

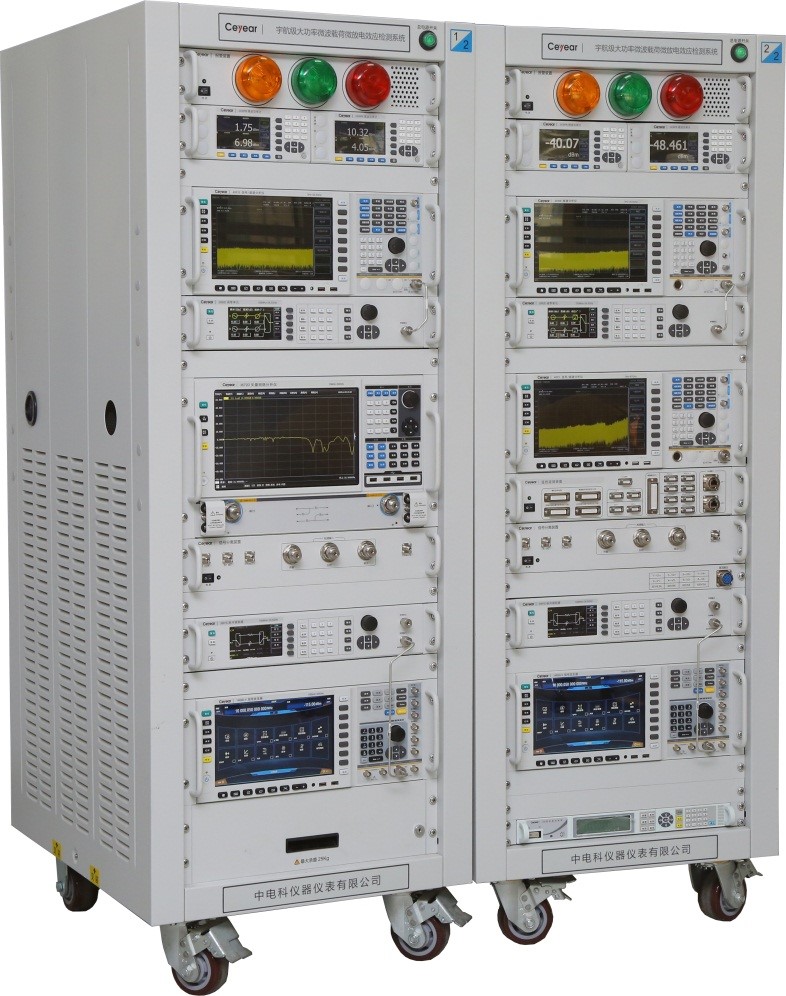

    5）调零单元实现输入/反射双路微波信号的深度调零，信号分析仪监测调零信号幅度变化情况

    6）根据反射功率及调零信号幅度跳变情况判断微放電现象是否发生
