产品综述

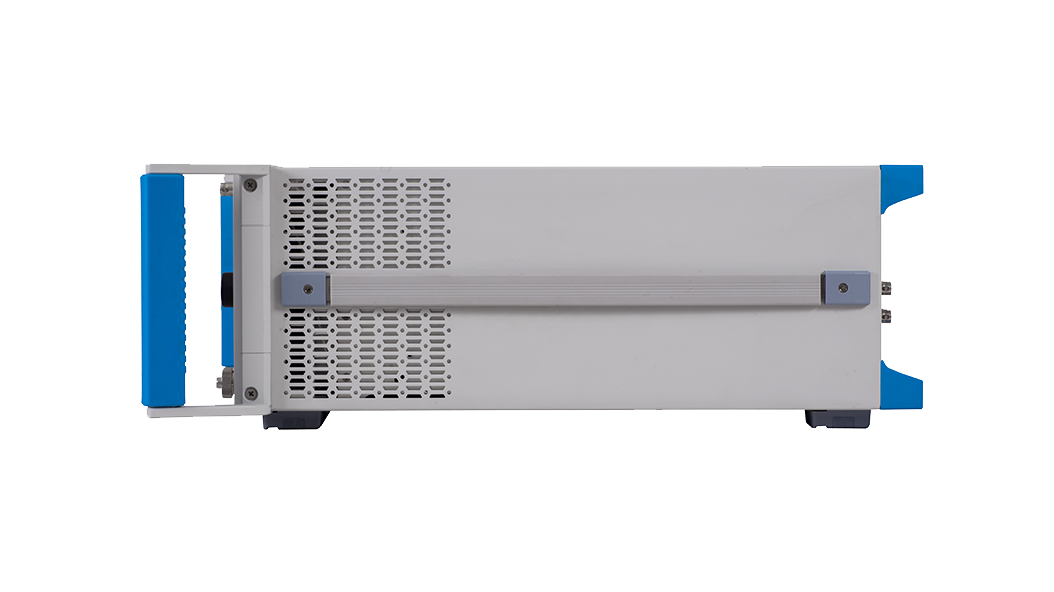

4141系列信号源分析仪采用双通道互相关技术，具备优异的相位噪声、幅度噪声和基带噪声测量能力，同时具备瞬态测量、频谱监测、频率功率测量等多种测量功能，具有频率覆盖范围宽、动态范围大、灵敏度高、测量准确度高等优点，一台设备即可完成信号源的综合性能评估。可广泛应用于電子设备中信号源多项参数的测试，是科研、生产、计量过程中重要的仪器设备。
功能特点
-
多维度解析信号特征

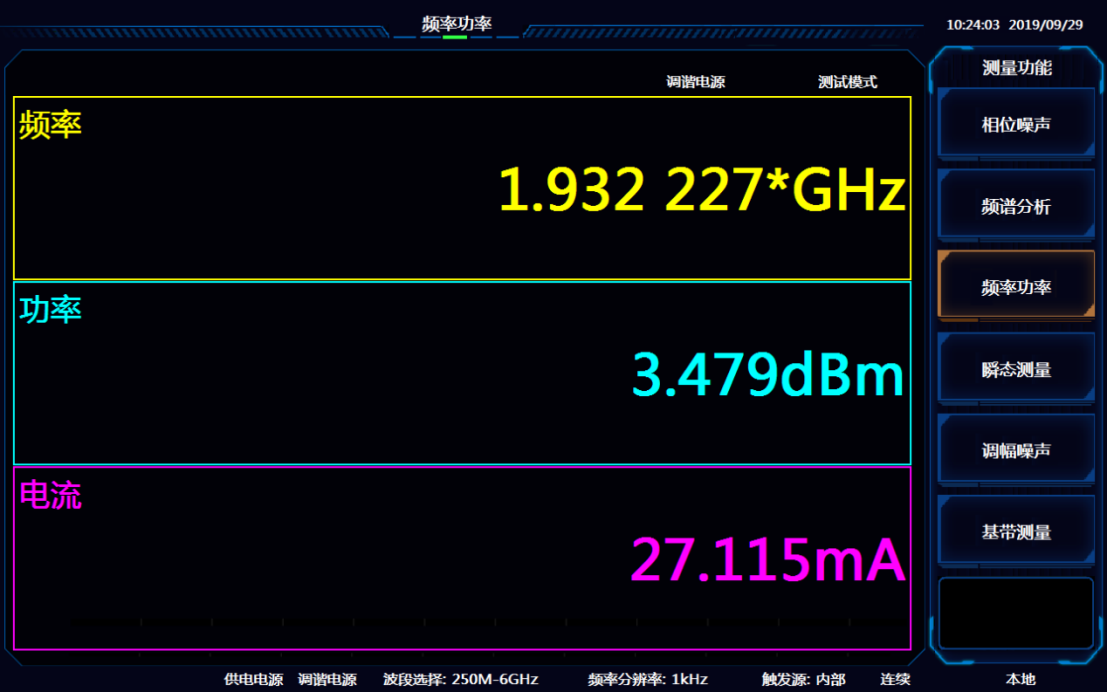

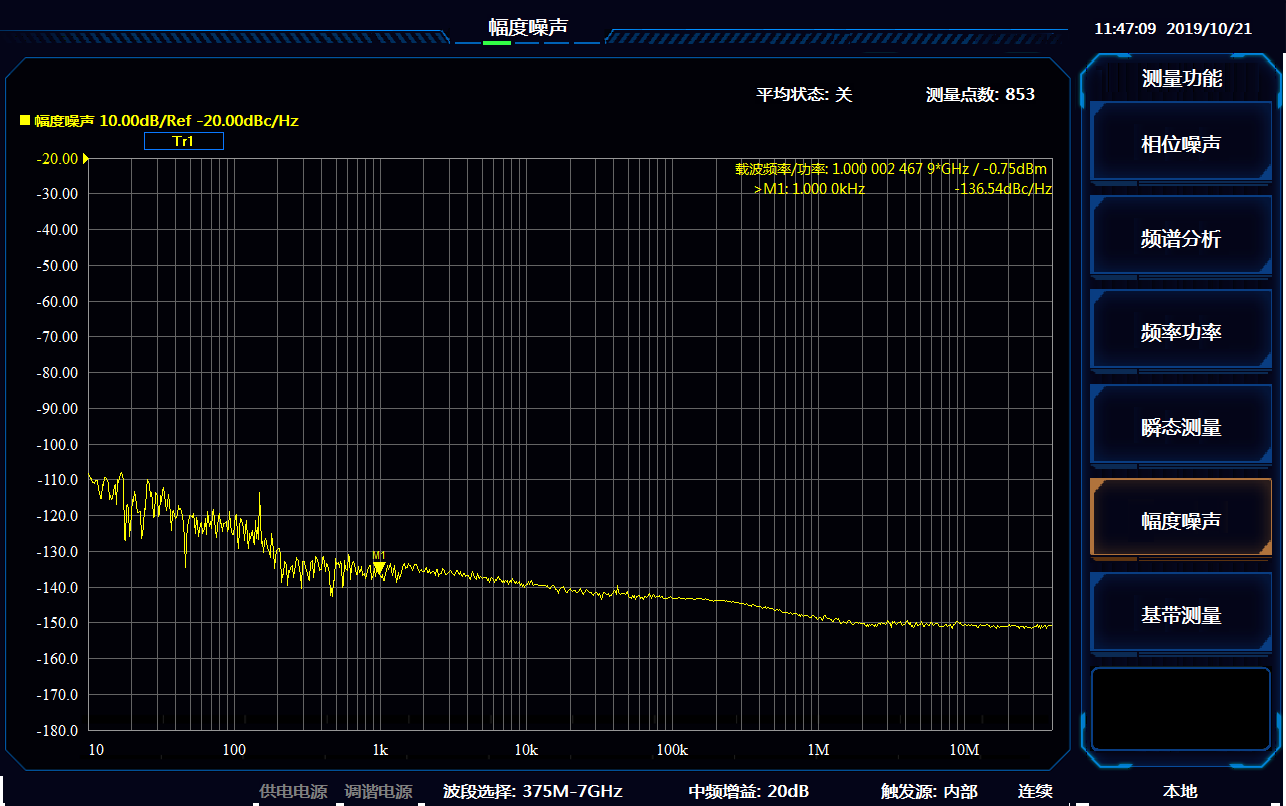

4141系列信号源分析仪具有丰富的测量功能，可以测量信号的相位噪声、幅度噪声、频率功率，并对信号进行频谱监测。
-

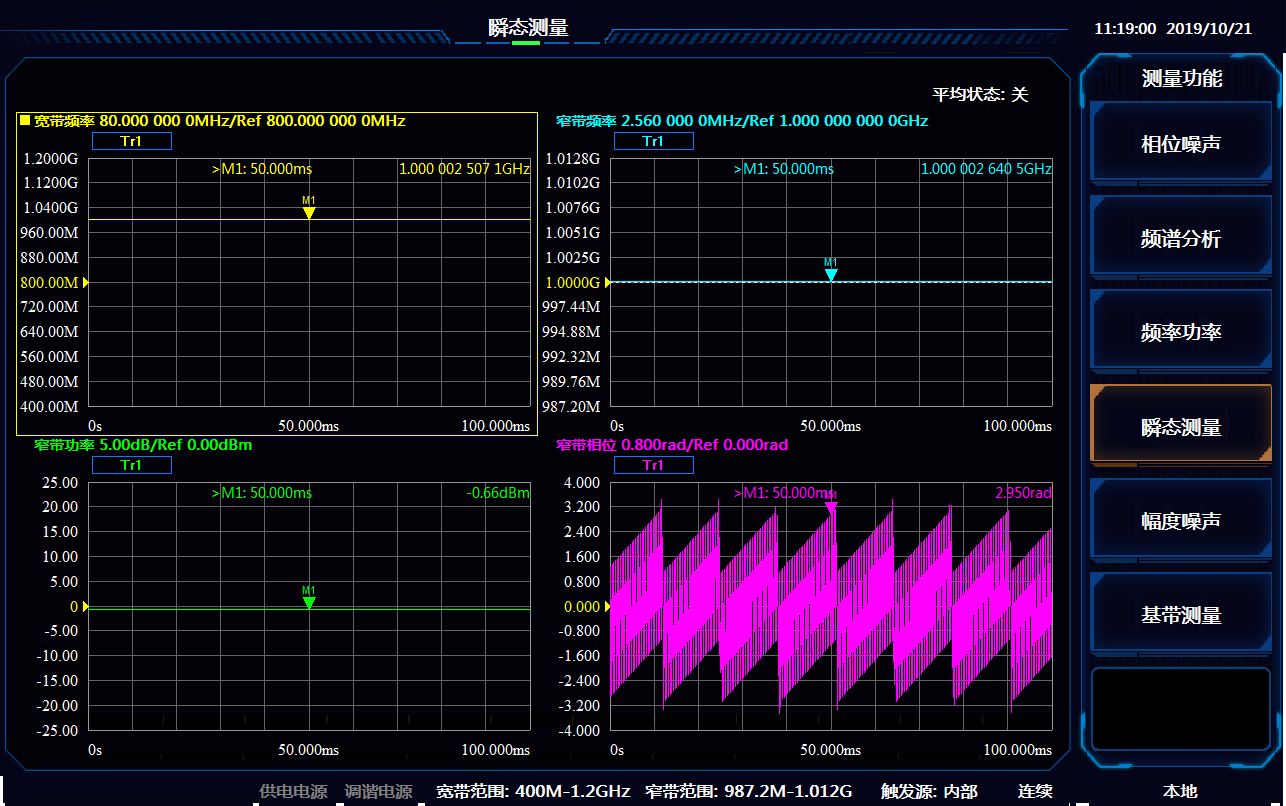

瞬态测量功能，在调制域解析跳频信号特征
4141系列信号源分析仪支持两种高速无死區的频率测量模式，可以对跳频、捷变频和線性调频等信号进行测量。宽带模式可以测量频率相对于时间的变化规律；窄带模式可以测量功率相对于时间、频率相对于时间、相位相对于时间的变化规律。
-
测量信号动态范围大
4141系列信号源分析仪内部采用高精度功率计探头测量输入信号功率，并应用35dB程控衰减器调节输入信号功率，功率范围达到正负20dBm；可以满足大动态范围的测试需求。
-
具有超低噪声直流電源输出，可以描述VCO等频综器件的特性
4141系列信号源分析仪可以输出两路超低噪声直流電源，一路作為供電電源，一路作為调谐電源，可以用来测量VCO器件特性。支持電压扫描输出，可以描述VCO器件输出频率随调谐電压的变化曲線；输出信号功率随调谐電压的变化规律。
-
基带噪声测量功能，细致表征電源纹波特征
随着设计的不断优化，電源噪声越来越引起人们的重视，電源噪声会调制到输出信号上，产生不必要的杂散和交调信号。4141系列信号源分析仪可以从容刻画仪器各路電源的1Hz 到100MHz处的噪声情况，有助于我们对電路优化做出正确判断。
-
丰富的接口功能
4141系列信号源分析仪提供了LAN、GPIB、USB等多种外部接口，方便用户实现遠程控制和扩展外设。
-
宽屏彩色液晶显示
标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可以通过VGA外接大屏幕显示器。
