产品综述
4024CA频谱分析仪是一款专為外场测试而设计的大宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶及電容触摸屏一體化设计方便用户操作，结构形式采用手持式机箱，體积小、重量轻、供電灵活、便于机动，极其适合现场使用。
4024CA频谱分析仪可应用于移动通信、无線通信、卫星通信等设备的现场调试与安装维护、无線通信信号解调分析、干扰源测向与地图定位、宽带调制或瞬变信号的测试分析等领域，可為用户的外场频谱测试提供比较完善的解决方案。
主要特点
频率覆盖范围：9kHz~9GHz
全频段前置放大器：标准配置
优异的射频性能指标
显示平均噪声電平：可达-163dBm@1Hz RBW（典型值）
相位噪声：-115dBc/Hz@100kHz频偏@1GHz载波（典型值）
输入三阶截获点：+13dBm（典型值）
幅度准确度：±1.3dB
实时频谱分析功能
支持数字余辉频谱和瀑布图两种显示模式
最大实时分析带宽：120MHz
最小100%POI捕获时间：5.8μs
分辨率带宽：1Hz～10MHz（1-3倍步进），20MHz
512M大容量IQ数据捕获功能
多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、实时频谱分析、定向分析（直接查找、水平扫描、地图定位）、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析等
多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能
多样的辅助测试接口：10MHz参考输入输出接口、GPS天線接口、零扫宽中频输出接口、外触发输入接口等
方便快捷的用户操作體验：8.4寸大屏幕高亮液晶以及大字體显示、便捷的電容触摸屏操作、液晶与触摸屏一體化设计、多种显示模式等
工作温度范围為-10℃～50℃
可通过電池或适配器供電
功能特点
-
丰富的测量功能模式选件
频谱分析模式
干扰分析模式
实时频谱分析模式
-
丰富的测量功能模式选件

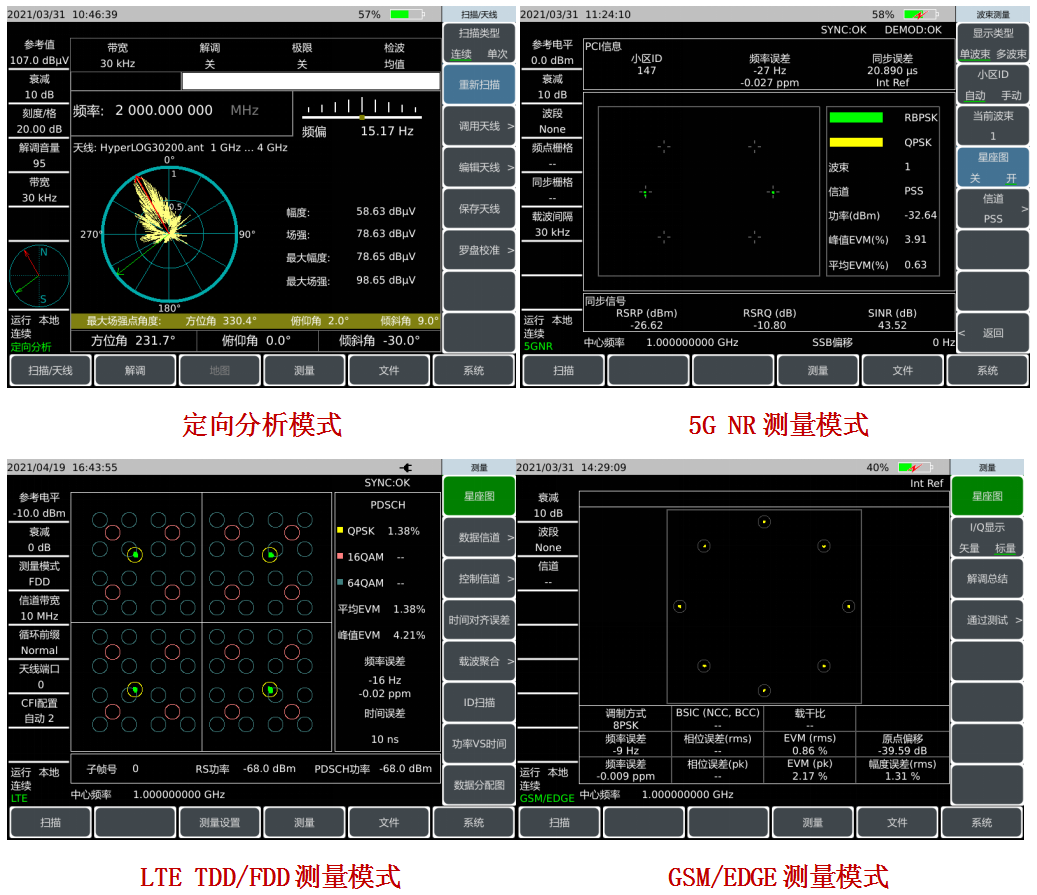

定向分析模式
5G NR测量模式
LTE TDD/FDD测量模式
GSM/EDGE测量模式
-
全面的智能测量功能
场强测量
通道功率
占用带宽
临道功率
-
全面的智能测量功能

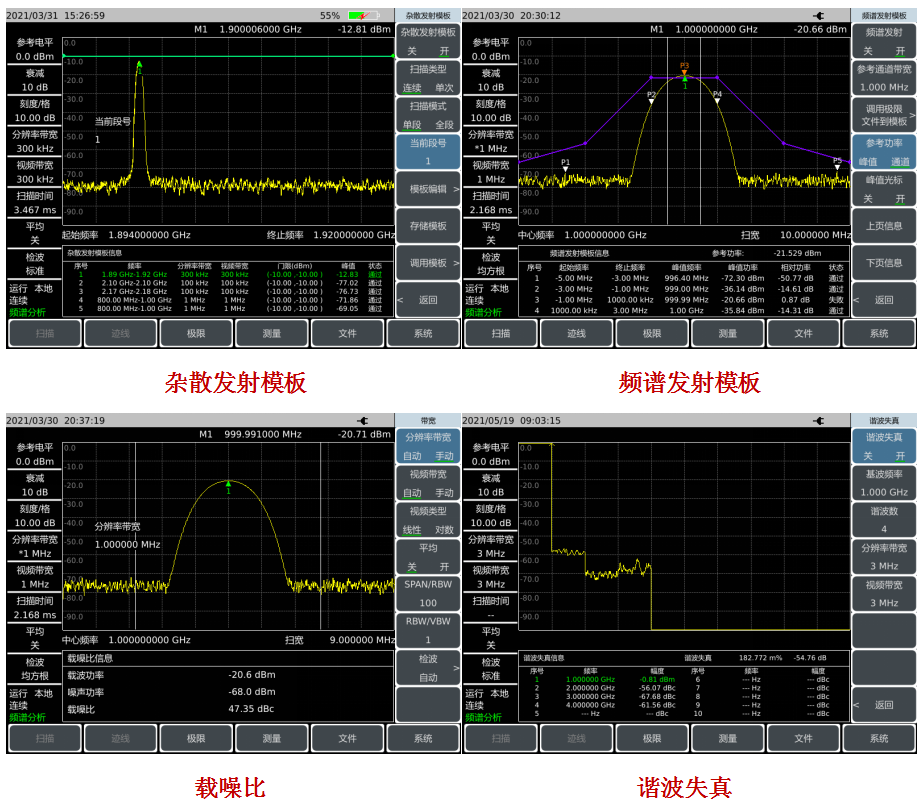

杂散发射模板
频谱发射模板
载噪比
谐波失真
-
全面的智能测量功能

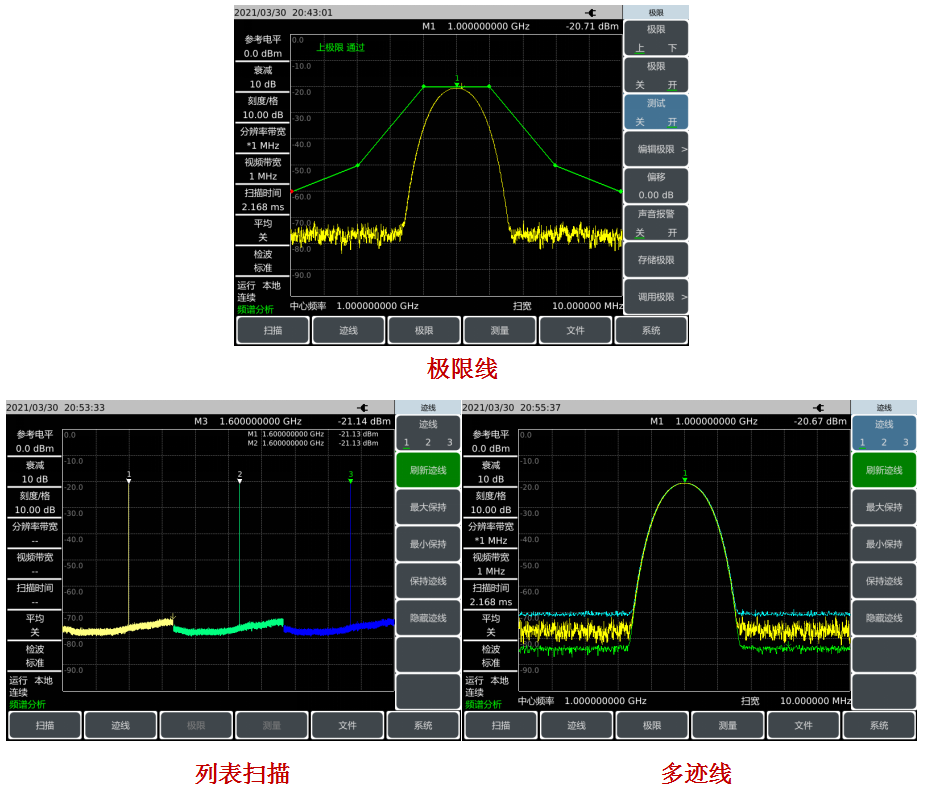

极限線
列表扫描
多迹線
-

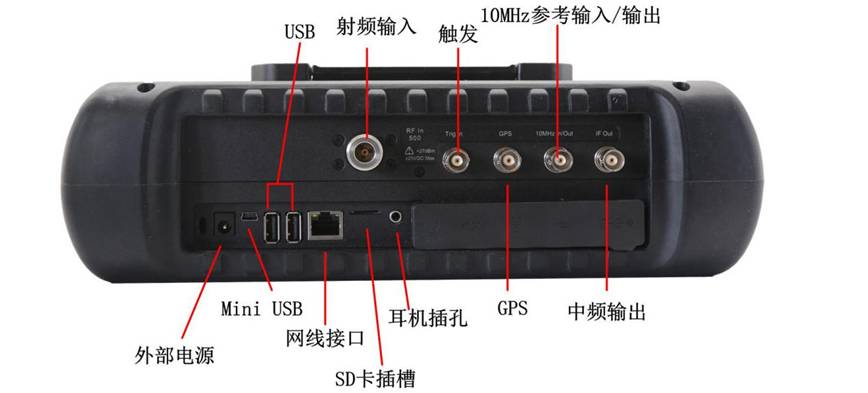

多样的辅助测试接口
-
方便快捷的用户操作體验
一键式快速测量
状态及数据存储调用功能
8.4寸液晶与電容触摸屏一體化设计，更小的透光折射率，更清晰的显示體验
便捷的電容触摸屏操作特性

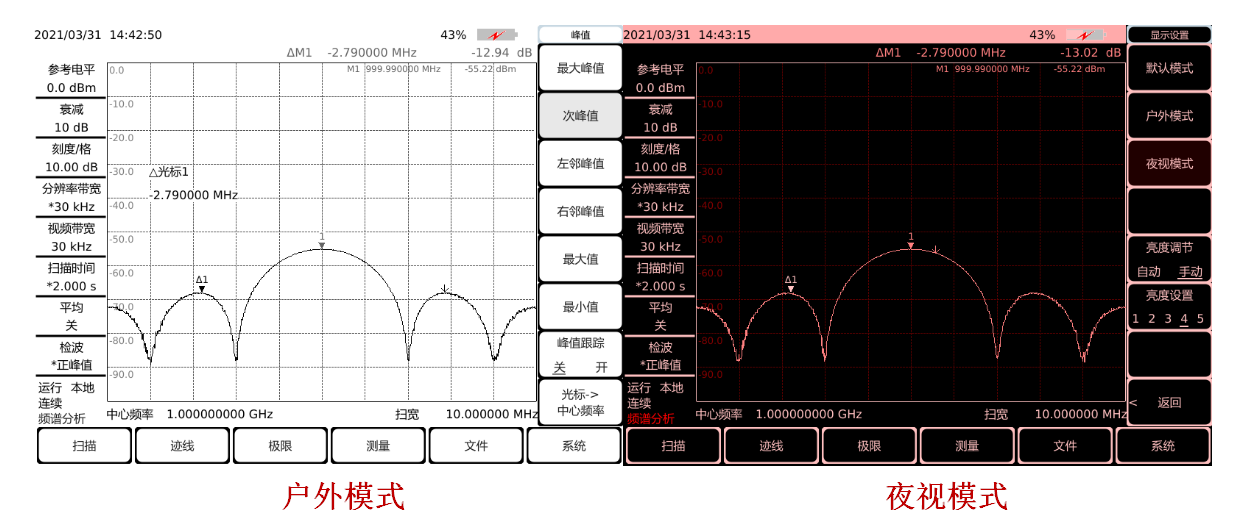

多种显示模式，户外强光、夜视等环境下可获得更好的體验
背光按键
可拖动左右查看列表全部
|
型号 |
重量 |
功耗 |
温度范围 |
扫描模式 |
扫描驻留时间 |
对比 |
|---|
