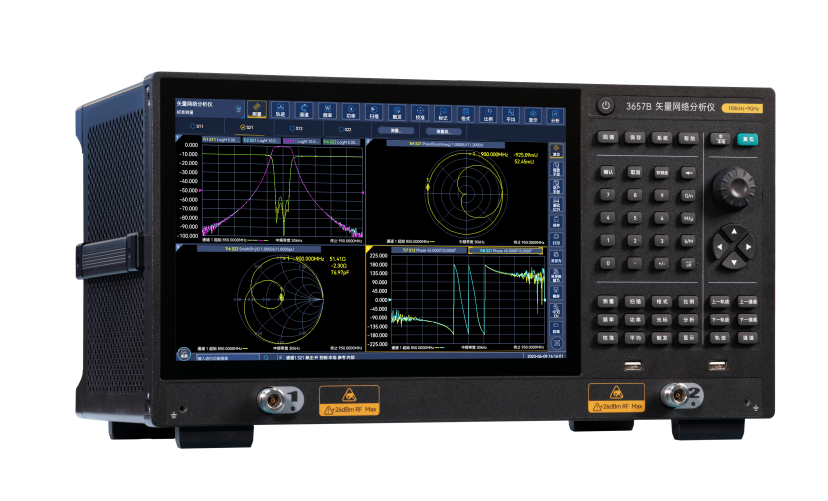

产品综述
3657系列矢量网络分析仪适用于无線通信、有線電视、教育及汽車電子等领域，可用于对滤波器、放大器、天線、電缆、有線電视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能、自动夹具移除功能、高级时域分析功能；具有对数幅度、線性幅度、阻抗、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；能够多通道多窗口显示；具有USB接口、LAN网口、HDMI接口、DP接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
主要特点：
★具有高达140dB动态范围，可对高抑制比器件进行精确测量；
★4us/point测试速度，极大提高产線测试效率；
★稳定性更高，满足高精度测试需求；
★功能更丰富，除标配时域分析功能，更有自动夹具移除功能和高级时域分析功能可选；
★體积更小，重量更轻，相同的空间条件下，可以布置更多的测试仪器；
★具有上架式（2U）和台式（5U）两种机型；
★具有四端口选件，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；
★强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；
★具备LAN接口，可进行遠程控制及系统互联并带有六个USB接口。
★SCPI指令同步记录，脚本一键生成；
★12.1英寸多参数同屏显示，多点触控操作。
功能特点
-

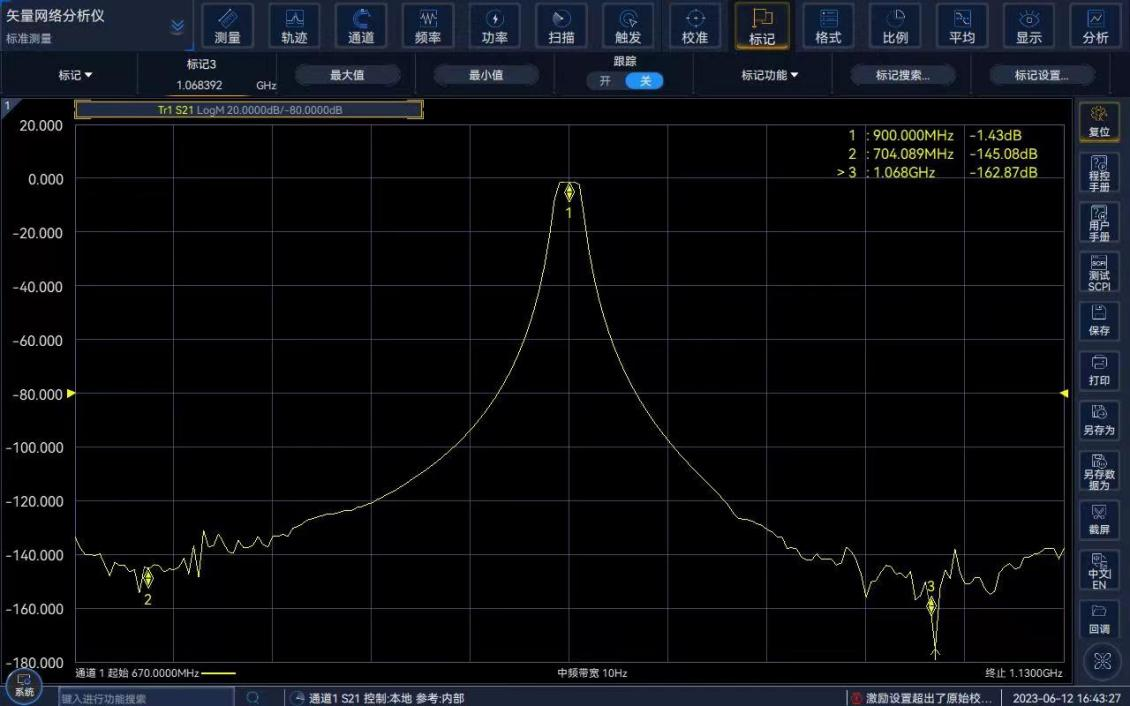

大动态范围
具有高达140dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。
-

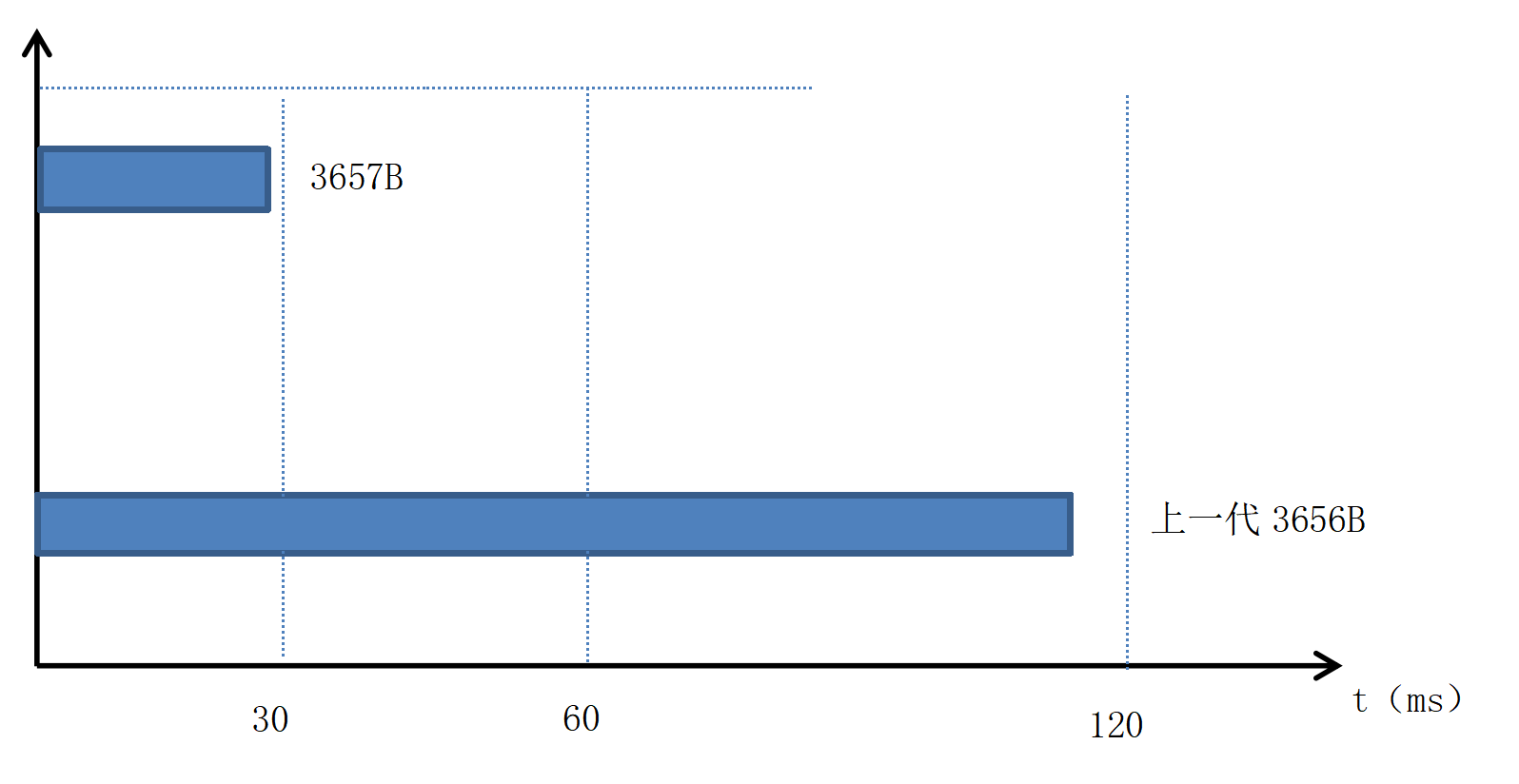

超快扫描速度
4us/point测试速度，较上一代产品显著提升，在高速線缆测试、芯片产線测试、滤波器调测等领域，提高测量反应速度，提升测试效率。
-

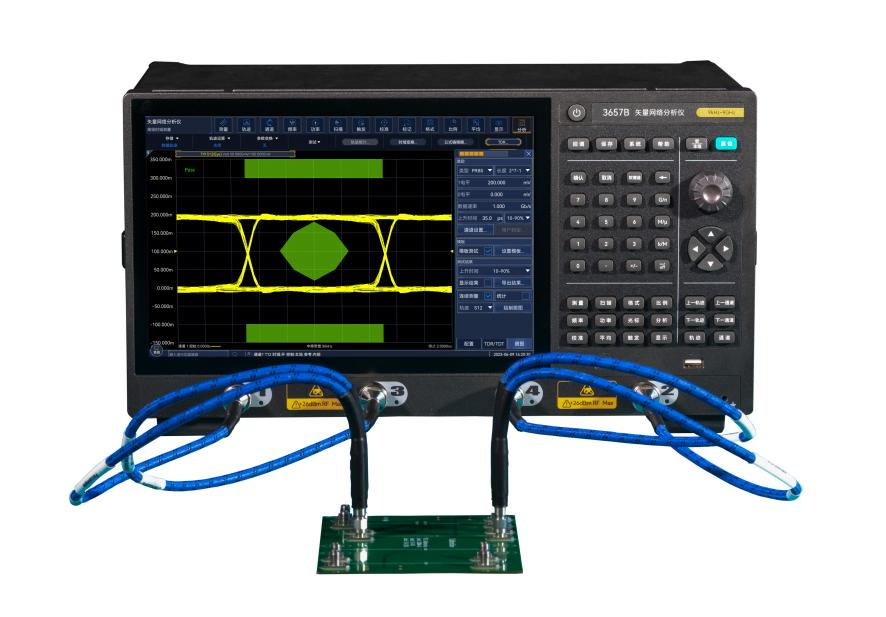

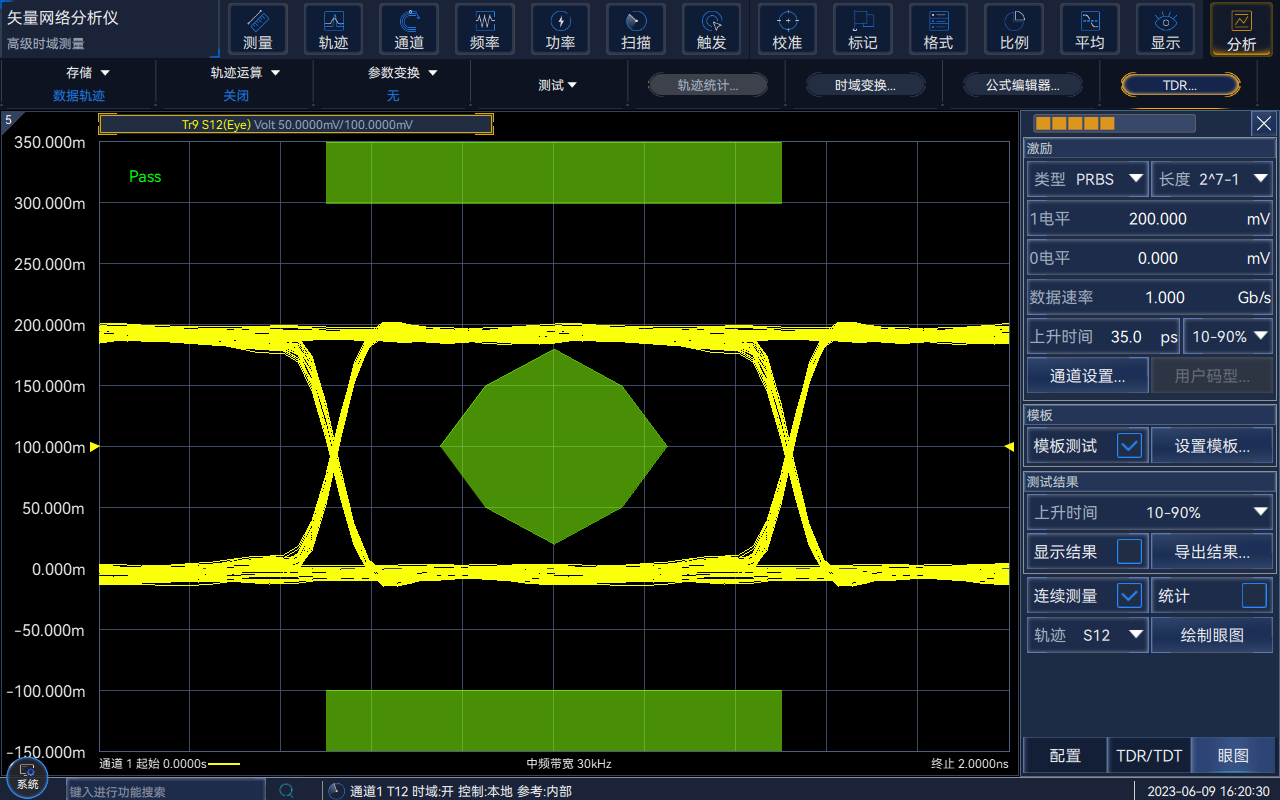

信号完整性快速分析
具备基于网络参数的虚拟眼图生成及分析功能。根据不同的高速数字通信标准，可以使用预先定义好的眼图模板进行高效Pass/Fail测试。可以在仿真眼图施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入。模拟真实环境下高速链路不同位置的仿真眼图。
-

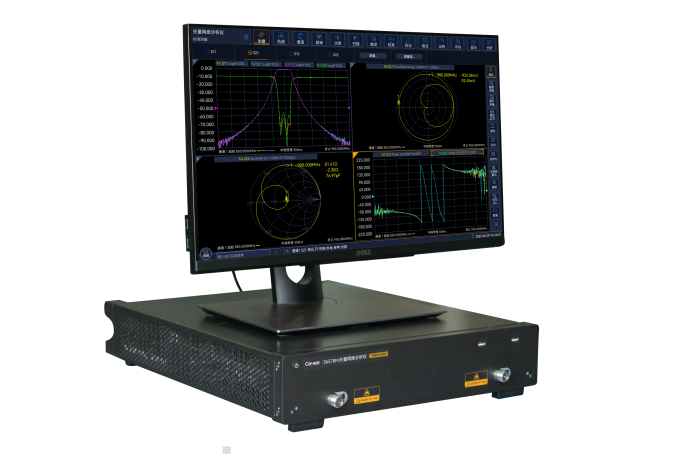

具有上架式（2U）和台式（5U）两种机型
上架式机型适用于自动测试、系统集成、无人工厂等应用场景。
台式机型更适合于传统使用习惯。
-
具有四端口选件
单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量。
-
强大的数据分析能力
具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，方便用户进行合格判定，提高测试效率。
可拖动左右查看列表全部
|
型号 |
重量 |
功耗 |
温度范围 |
扫描模式 |
扫描驻留时间 |
对比 |
|---|
